Как правильно смонтировать трубы отопления в частном доме: 5 критических ошибок и их исправление.

Когда строительство или капитальный ремонт дома подходит к этапу монтажа труб отопления - будь то самостоятельный монтаж или контроль работы подрядчиков - главная опасность кроется в мелочах. Кажется, что трубы подключены, радиаторы висят, котел запущен. Система может успешно проработать осень и весну. Но истинная проверка на прочность наступает зимой, когда пиковая нагрузка, морозы и постоянная работа выявляют каждую недоработку.

Последствия таких ошибок - ледяные батареи, аварийные отключения котла в самый холод, а в худшем случае - размороженные трубы.

В этой статье мы не будем углубляться в сложные инженерные расчеты. Наша цель - дать вам четкий чек-лист для проверки. Мы разберем 5 практических и очень распространенных ошибок при разводке труб отопления, которые можно исправить, чтобы зима в доме была по-настоящему теплой и спокойной.

Ошибка 1. Неправильный уклон труб при монтаже: почему это главная причина воздушных пробок?

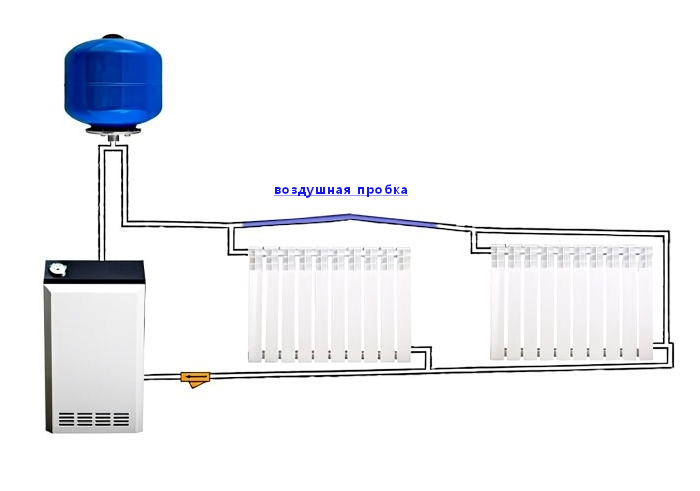

Почему в батареях скапливается воздух, даже если система герметична? В большинстве случаев причина - не утечка, а ошибка в геометрии трубопровода. Неправильный уклон труб лишает систему возможности самостоятельно избавляться от пузырьков воздуха. Теплоноситель (вода или антифриз) при движении увлекает за собой воздух. Если горизонтальная труба проложена без уклона или с провисанием, скорость потока на этом участке падает, пузырьки перестают «смываться» и накапливаются в самой высокой точке, создавая пробку. Циркуляция нарушается, а котел работает с перегрузкой.

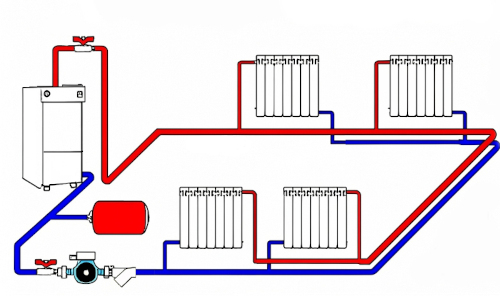

Каким должен быть правильный уклон труб отопления, зависит от типа системы:

• Для систем с насосом (принудительная циркуляция): необходим минимальный, но строгий уклон от 2 до 5 мм на 1 метр трубы. Направление - от котла и по течению к местам установки воздухоотводчиков.
• Для систем с естественной циркуляцией: уклон - основа работы. Должен быть не менее 5-10 мм на метр. «Подача» идет с уклоном вверх от котла, «обратка» - с уклоном вниз к котлу.

Признаки ошибки: Бульканье в трубах, холодные верхние секции радиаторов, неравномерный прогрев комнат.

Как исправить уклон труб, если система уже смонтирована?

1. Проверить и подтянуть крепления, скорректировать уклон. Устраните провисы труб, отрегулировав клипсы или скорректировать положение крепежа.
2. Добавить воздухоотводчики. Установите автоматические клапаны в проблемных верхних точках.

Ошибка 2. Куда ставить воздухоотводчики при монтаже системы отопления? Ошибки в установке.

Воздух в системе может приводить к кавитации (разрушительным микрогидроударам) в насосе и локальному перегреву теплоносителя в котле. Без корректной установки «ловушек» для воздуха система не сможет от него избавиться. Так какие ставить воздухоотводчики и куда, чтобы они работали? Правильный выбор типа устройства для конкретной точки - ключ к успеху.

Автоматические воздухоотводчики ставятся в вертикальном положении (колпачком вверх) в системных точках, где воздух скапливается постоянно и предсказуемо:

• В верхней точке всей системы (например, на коллекторе или подающем стояке).
• В группе безопасности котла (обязательно!).
• На гребёнках (коллекторах) тёплого пола или лучевой разводки.
• На П-образных обходах дверных проёмов или других приподнятых участках труб.

Ручные краны Маевского оптимальны для локального, точечного стравливания:

• На каждом радиаторе (устанавливаются в верхний свободный коллектор, вместо заглушки).
• На полотенцесушителях и дизайн-радиаторах.

Опасная ошибка: Установка автоматического воздухоотводчика в труднодоступном месте (например, под потолком без лестницы) или там, где возможны протечки (над розеткой, дорогой отделкой). Помните: любое устройство имеет ресурс и может начать «потеть» или подтекать.

Что будет, если не поставить воздухоотводчики или поставить их не там?

• Ручной режим борьбы с воздухом. Вам придётся еженедельно обходить все радиаторы с ключом, чтобы вручную стравливать воздух.
• Холодные зоны. Радиаторы будут прогреваться лишь частично, так как верхняя часть останется занята воздушной пробкой.
• Повышенный шум. Постоянное бульканье и журчание в трубах.
• Риск аварии. В критическом случае скопление воздуха может остановить циркуляцию в отдельном контуре, что приведёт к перегреву и отключению котла в мороз.

Ошибка 3. Пайка полипропиленовых труб и выбор фитингов: ошибки, которые приводят к протечкам.

Полипропилен (ППР) стал фаворитом для монтажа отопления благодаря цене и простоте монтажа. Но эта простота - обманчива, так как некачественная пайка и фитинги - это мина замедленного действия, которая срабатывает через 1-2 отопительных сезона, проявляясь потёками на стыках и каплями на полу. Как правило протечки возникают в местах соединения: непропай фитинга или микротрещина в самом соединителе из-за плохого материала.

Как визуально определить некачественную пайку или фитинг? Осмотрите место соединения после монтажа:

• «Грибок» или наплыв внутри трубы. Свидетельствует о перегреве или слишком долгом удержании. Этот наплыв создаёт гидравлическое сопротивление, шум и снижает поток.
• Неравномерный буртик (валик) вокруг трубы. Указывает на неравномерный нагрев или кривое соединение. Герметичность такого стыка под вопросом.
• Тонкие стенки фитинга или сомнительный цвет материала. Качественный полипропилен для отопления (PN25, армированный алюминием или стекловолокном) имеет чёткую маркировку, ровный цвет и ощутимый вес. Дешёвые фитинги часто легче, их стенки можно продавить пальцами.

Ошибка 4. Утепление труб отопления в неотапливаемых помещениях: где нельзя экономить?

Экономия на утеплении труб в холодных зонах - прямая дорога к разморозке и разрыву системы. Любой участок, проходящий через подвал, чердак или неотапливаемое помещение, должен быть изолирован. Это страховка от гарантированной аварии зимой.

Чем лучше утеплять: скорлупа ППУ или цилиндры из минваты?

Главное - выбрать влагостойкий материал, так как в этих зонах часто скапливается конденсат.

• Скорлупа ППУ/вспененного полиэтилена: Лучший баланс цены, простоты монтажа и защиты. Толщины 20-30 мм достаточно, крепится на хомуты.
• Цилиндры из каменной ваты: Нужны при повышенных требованиях к огнестойкости. Обязательно требуют внешнего гидроизоляционного слоя (фольга), так как теряют свойства при намокании.

Частая ошибка: Утепляют только трубы, забывая про запорную арматуру (краны, вентили). Эти металлические детали остывают быстрее всего и становятся «слабым звеном» для образования ледяной пробки.

Последствия плохой изоляции

1. Теплопотери. Котёл работает вхолостую, обогревая лишний объём.
2. Конденсат и сырость. Влага на холодных трубах приводит к коррозии и плесени.
3. Разрыв системы. Замерзшая вода в трубе гарантированно разорвёт её. Аварийный ремонт зимой обойдётся в десятки раз дороже качественного утеплителя.

Ошибка 5. Компенсаторы теплового расширения для труб отопления: где ставить и что будет, если проигнорировать?

Трубы, особенно пластиковые, подвержены температурному расширению при нагреве. Без компенсации расширения в местах соединения элементов трубопровода создаётся напряжение, которое приводит к деформациям, трещинам в фитингах и срывам крепежа.

Важно:Для полипропилена (PPR) коэффициент линейного расширения составляет примерно 0,15 мм на 1 метр трубы при нагреве на 10°C. Это значит, что 10-метровая труба, нагреваясь от 20°C до 70°C, удлинится на 7,5 см. Эту длину нужно куда-то деть.

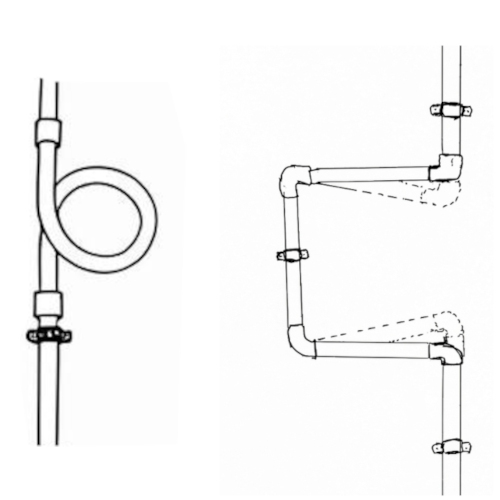

П-образный компенсатор или петля: как сделать своими руками при монтаже?

Самый простой и надёжный способ — сформировать на длинном прямом участке П-образный изгиб или смонтировать компенсатор - петлю, при нагреве петля будет сжиматься и разжиматься, снимая напряжение. Монтаж компенсационной петли необходим на  прямых участках длиной от 3-4 метров (для PPR). Обязательно — на выходах из стяжки в стены, перед входами в котел и коллекторы, в контурах теплого пола большой длины.  При пайке длинного участка заранее сформируйте из трубы П-образный компенсатор или установите готовый фитинг - петлю, закрепив её на специальных направляющих кронштейнах, которые позволяют ей двигаться.

Что будет, если компенсаторы не поставить?

1. Деформация и провисание. Труба, упираясь в неподвижные крепления, выгнется дугой между ними.
2. Разрушение фитингов и паек. Основная нагрузка придётся на самые слабые точки - соединения, где со временем появятся микротрещины и течи.
3. Шумы. Скрипы, щелчки и стуки в креплениях при каждом запуске и остановке системы.
4. Срыв с крепежа. В крайнем случае, труба может вырваться из клипс, особенно на тонких стенах.

 Пять рассмотренных ошибок - это пять ключевых точек контроля, определяющих надёжность всей системы отопления. Каждая из них — уклон, воздухоотвод, качество соединений, утепление, компенсация — на разных этапах создаёт нагрузку, которая зимой суммируется и приводит к аварии.

Важно, что большинство этих проблем можно выявить и устранить до начала отопительного сезона. Несколько часов внимательной проверки по чек-листу и опрессовки — это минимальная страховка от зимних аварий, дорогостоящего ремонта и неработающего отопления в мороз. Инвестиция времени в диагностику всегда окупается многолетней стабильной работой системы.
