Как рассчитать балансировочный клапан отопления? Примеры, формулы и советы по настройке

Вы когда-нибудь трогали батареи в разных комнатах: одна – горячая, другая – едва тёплая? Это классический признак гидравлической разбалансировки системы отопления. Решение – балансировочные клапаны. Но просто купить и врезать их недостаточно. Важно правильно рассчитать и настроить. Из этой статьи вы узнаете, как определить нужную пропускную способность клапана и как избежать типичных ошибок в настройке.

Что такое балансировочный клапан и зачем он нужен?

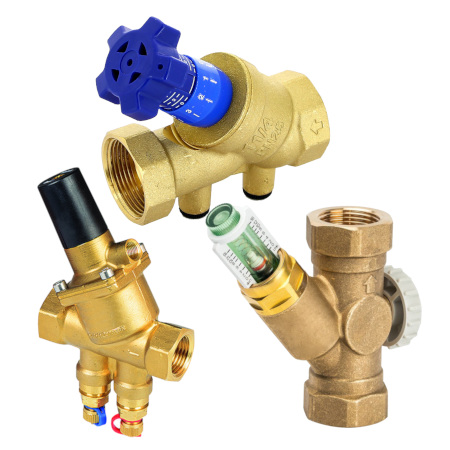

Балансировочный клапан – это вид запорно-регулирующей арматуры, позволяющий вручную (или автоматически) ограничивать расход теплоносителя на отдельном участке системы. Простыми словами: это кран, которым вы точно дозируете, сколько горячей воды или антифриза пройдёт через радиатор, стояк или ветку.

Зачем это нужно? В любой многоконтурной системе (двухтрубная, коллекторная, с несколькими этажами) жидкость всегда идёт по пути наименьшего сопротивления. Ближние к насосу радиаторы получают почти весь поток, а дальние – остатки. Результат: в одних комнатах жара, в других – холод. Балансировочный клапан принудительно «забирает» лишний расход у ближних веток и перенаправляет энергию туда, где её не хватает.

Без этих клапанов вы переплачиваете за электроэнергию (насос работает на пределе, а толку мало) и мучаетесь с регулировкой. С ними – система становится предсказуемой и экономичной.

Основные параметры для расчёта балансировочного клапана

Прежде чем браться за калькулятор, разберёмся с тремя главными величинами.

1. Расход теплоносителя Q (м³/ч, л/ч или л/с)
Показывает, сколько воды нужно пропустить через данный участок. Откуда взять значение? Если вы проектируете новую систему – расход считается по тепловой нагрузке: Q = 0,86 × P / ΔT, где P – мощность (кВт), ΔT – разница между подачей и обраткой (обычно 20 °C). Для существующей системы можно измерить расход теплосчётчиком или рассчитать по скорости потока в трубе.

2. Потери давления ΔP (кПа, бар или м вод.столба)
Это перепад давления, который клапан должен «погасить» на себе, чтобы ограничить расход. Не путайте с полными потерями всей ветки! Для ручного балансировочного клапана рекомендуемый перепад составляет 3–30 кПа (0,03–0,3 бар). Слишком малые потери – клапан не сможет регулировать. Слишком большие – шум и излишнее дросселирование.

3. Пропускная способность Kv (м³/ч)
Эта характеристика прописана в паспорте изделия. Kv численно равна расходу воды в м³/ч через полностью открытый клапан при перепаде давления 1 бар. Чем больше пропускная способность – тем клапан «шире». Например, если у клапана Kv = 10, то при перепаде 1 бар через него пройдёт 10 м³/ч.

Важный момент – авторитет клапана (a)
Это отношение потерь давления на клапане к общим потерям ветки (включая трубы, радиаторы, фитинги). Рекомендуют a = 0,3–0,5. Если авторитет слишком мал (<0,1), клапан почти не влияет на расход – регулировка бесполезна. Если авторитет >0,7 – слишком много энергии теряется на клапане. При расчёте стараются попасть в этот коридор.

Формула расчёта пропускной способности (Kv)

Базовая формула, связывающая расход Q (м³/ч) и требуемый перепад ΔP (в барах) на клапане:

Kv = Q / √(ΔP)

Где:

• Kv – искомое значение пропускной способности (м³/ч)
• Q – расход, м³/ч
• ΔP – перепад давления на клапане, бар

Если вы знаете ΔP в килопаскалях (кПа), переведите в бары: 1 бар = 100 кПа. Тогда ΔP (бар) = ΔP (кПа) / 100.

Пример чисто математический (без привязки к системе):
Пусть требуется расход Q = 2,5 м³/ч, а перепад на клапане должен быть ΔP = 0,15 бар.
Kv = 2,5 / √0,15 = 2,5 / 0,3873 ≈ 6,45 м³/ч.
Это значит, вам нужен клапан с Kv не менее 6,45 (ближайший больший из стандартного ряда – 6,3 или 8,0 – зависит от производителя). Дальше мы проверим, какой перепад получится реально.

Пример расчёта балансировочного клапана для системы отопления

- Расчётный расход через ветку второго этажа – Q = 1,8 м³/ч (это примерно 18 кВт тепловой нагрузки при ΔT=20°C).

- Доступный перепад давления на клапане – ΔP = 12 кПа (по гидравлическому расчёту сети). Переведём в бары: 12 кПа / 100 = 0,12 бар.

Шаг 1. Вычисляем требуемый Kv.
Kv = 1,8 / √0,12 = 1,8 / 0,3464 ≈ 5,2 м³/ч.

Шаг 2. Подбираем ближайший клапан из каталога.
Допустим, у нас есть клапан с номинальным Kv max = 6,3 м³/ч (это типовое значение для DN25). Берём его.

Шаг 3. Проверяем, какое реальное падение давления создаст этот клапан при расходе 1,8 м³/ч.
Из формулы выражаем ΔP:
ΔP = (Q / Kv_ф)² = (1,8 / 6,3)² = (0,2857)² ≈ 0,0816 бар.
Переведём обратно в кПа: 0,0816 × 100 = 8,16 кПа.

Шаг 4. Оцениваем.
Мы ожидали перепад 12 кПа, получили 8,16 кПа. Это допустимо, потому что фактическое сопротивление клапана немного ниже желаемого. Наш клапан будет чуть более открытым, чем если бы мы нашли модель ровно на Kv=5,2. Главное – он обеспечивает нужный расход. Потери в пределах 5–15 кПа – норма для ручной балансировки.

Вывод: клапан DN25 с Kv_max = 6,3 подходит. Осталось настроить его на расчётное Kv = 5,2. Как это сделать – читайте дальше.

Настройка балансировочного клапана по числу оборотов

У большинства ручных балансировочных клапанов на штоке есть шкала – от 0 (закрыт) до полного открытия (обычно 4, 5 или 7 оборотов). Производитель даёт таблицу или график зависимости Kv от числа оборотов.

Как пользоваться:
1. Найдите в паспорте клапана таблицу: сколько оборотов соответствует какому Kv.
2. Подставьте ваше расчётное значение Kv (в примере – 5,2).
3. Установите шток в нужное положение.

Пример таблицы для условного клапана с Kv max = 10:

Нам нужно Kv = 5,2 – это чуть меньше, чем при 3 оборотах (5,4). Значит, выставляем 3 оборота, а затем немного прикрываем (допустим, 2,9 оборота). Но обычно достаточно ближайшего целого – погрешность в 0,2 м³/ч даст изменение перепада всего на несколько процентов.
Если на клапане нет шкалы оборотов, а только деления 0–10 (например, ручка с числами), то пересчитайте пропорционально: Kv_нужное / Kv_max = X / 10. Но надёжнее использовать измерительные штуцеры и манометры – метод переменного перепада (подробнее в инструкции к конкретному клапану).

Типичные ошибки при расчёте и настройке

Ошибка 1. Игнорирование авторитета клапана.
Поставили клапан с очень малым Kv (сильно задушенным). Потери на нём выросли до 40 кПа, авторитет стал 0,8. Система шумит, насос работает в неэффективной зоне. Исправление: пересчитайте Kv с учётом доступного перепада именно на клапане (не более 30% от общих потерь ветки).

Ошибка 2. Установка клапана против направления стрелки.
На корпусе обязательно есть стрелка (от подачи к обратке или в направлении потока). Если перепутать – клапан либо не закрывается, либо сильно шумит, а регулировочная характеристика становится непредсказуемой.

Ошибка 3. Настройка всех клапанов по отдельности без учёта взаимовлияния.
Отрегулировали ближний радиатор – изменилось давление в системе, и дальний получил больше или меньше расхода. Нужен итеративный подход: начинайте с самого дальнего контура (настройте его на полное открытие), затем идите к насосу, каждый следующий подкручивайте так, чтобы через него прошёл расчётный расход.

Ошибка 4. Отсутствие измерительных приборов.
«На глаз» настроить балансировку в системе с 10 радиаторами невозможно. Используйте тепловизор (разница температур между подачей и обраткой каждого радиатора должна быть одинаковой) или хотя бы контактные термометры. Идеально – манометры на входе и выходе клапана.

Практические советы по настройке и эксплуатации

1. Рассчитайте расходы для каждого радиатора (или каждой ветки) по формуле Q = 0,86 × P / 20. Где P – тепловая мощность радиатора в кВт.
2. Определите самый дальний (неблагоприятный) контур. На нём клапан открывайте полностью (максимальное число оборотов).
3. Для каждого следующего контура вычислите требуемый Kv по формуле (как в примере выше) и выставите клапан на соответствующее число оборотов.
4. Проверьте результат. Через 2–3 часа после настройки измерьте температуру обратки каждого радиатора. Она должна быть примерно одинаковой (разница не более 2–3 °C). Если какой-то радиатор горячий, а обратка холодная – расход мал; если обратка горячая – слишком большой расход.
5. При необходимости скорректируйте положение клапанов. Записывайте итоговые настройки (сколько оборотов на каждом клапане) – пригодится при будущем обслуживании.

Когда стоит использовать автоматические балансировочные клапаны?
Если у вас часто меняется режим работы (например, тепловые пункты с переменным расходом), или несколько параллельных стояков разной длины – лучше поставить автоматические регуляторы перепада давления. Они сами поддерживают заданный расход независимо от давления в сети. Но для типовой двухтрубной системы частного дома ручных клапанов более чем достаточно.

Итак, чтобы правильно рассчитать балансировочный клапан, нужно определить расход теплоносителя Q и желаемый перепад ΔP на самом клапане (обычно 3–15 кПа). Затем по формуле Kv = Q / √(ΔP) найдите требуемую пропускную способность и выберите ближайший клапан из каталога. После монтажа настройте его по числу оборотов, используя таблицу производителя.

Главный совет: не полагайтесь на удачу. Даже один неправильно настроенный клапан может свести на нет работу всей системы. Если вам предстоит настройка сложной разветвлённой сети с несколькими этажами – пригласите специалиста с тепловизором и манометрами. А для начала можно проверить существующую систему: часто бывает достаточно просто приоткрыть или прикрыть уже установленные клапаны – и комфорт в доме вырастет без лишних затрат.
